Arena de cromita en moldes de fundición para la industria automotriz: propiedades, aplicaciones y beneficios.

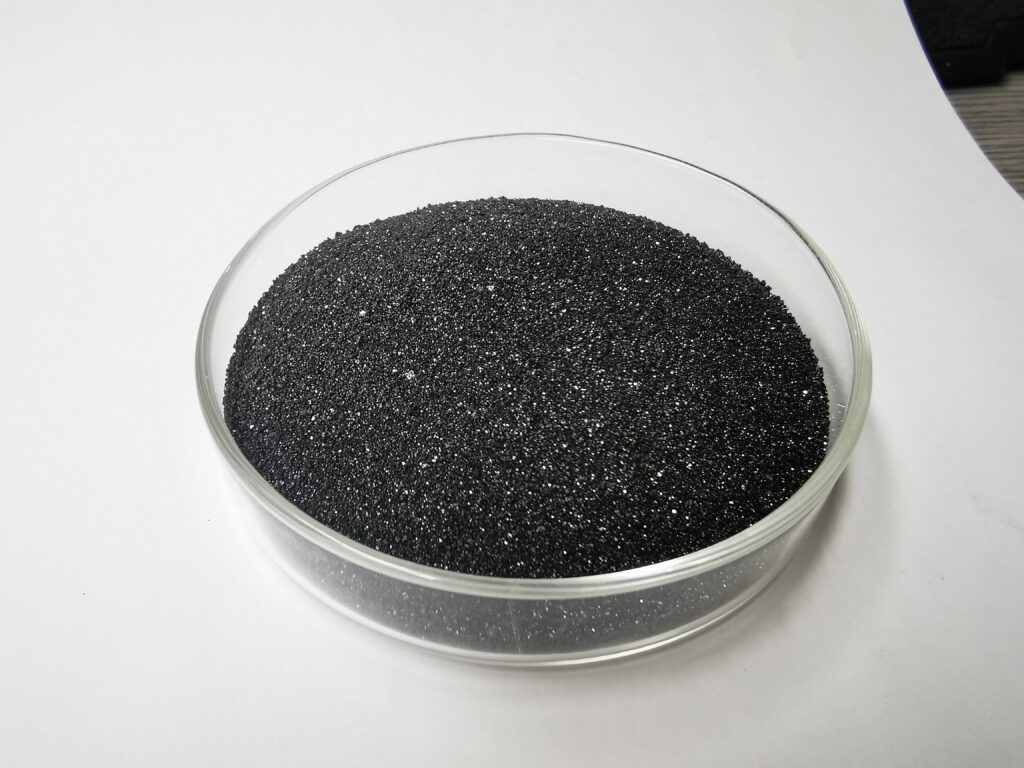

La arena de cromita (FeCr₂O₄) es una arena mineral refractaria muy utilizada en fundiciones, especialmente para moldes y machos de fundición de automóviles . Su alto punto de fusión, estabilidad térmica y resistencia a la penetración de metales la hacen ideal para procesos de fundición exigentes, como bloques de motor, culatas, componentes de frenos y piezas de transmisión .
| PROPIEDADES FÍSICAS ( TÍPICAS A L) | COMPOSICIÓN QUÍMICA MEDIA (TÍPICA) | ||
| Filipinas | 7-9 | Cr2O3 | ≥46,0% |
| Color | Negro | SiO 2 | ≤1,0% |
| Cantidad de ácido | ≤2 m | FeO | ≤26,5% |
| Suelo% | ≤0,1 | Alto | ≤0,30% |
| Densidad aparente | 2,5-3,0 g/ cm³ | MgO | ≤10,0% |
| Peso específico | 4,0-4,8 g/cm³ | Al2O3 | ≤15,5% |
| Humedad | ≤0,1% | PAG | ≤0,003% |
| Temperatura de sinterización | ≥1800℃ | S | ≤0,003% |
| Ácido libre | 0 | Cr/Fe | 1,55:1 |
| Densidad de relleno | 2,6 g/cm³ | ||
| Temperatura de fusión | ≥2180℃ | ||
1. ¿Por qué utilizar arena de cromita en las piezas fundidas de automóviles?
Ventajas clave
✔ Alto punto de fusión (~2150 °C) : soporta acero, hierro y aluminio fundidos sin romperse.
✔ Excelente estabilidad térmica : reduce los defectos de quemado y los defectos relacionados con la expansión de arena (p. ej., vetas, colas de rata).
✔ Baja expansión térmica : minimiza el agrietamiento del molde durante la solidificación del metal.
✔ Alta conductividad térmica : promueve un enfriamiento más rápido, mejorando la microestructura de la fundición.
✔ Inercia química : resiste reacciones con metal fundido (especialmente beneficioso para acero y aleaciones con alto contenido de manganeso ).
✔ Buena fluidez y compactabilidad : asegura una densidad uniforme del molde para fundiciones precisas.
2. Aplicaciones en piezas fundidas para la industria automotriz
La arena de cromita se utiliza comúnmente en:
Bloques de motor y culatas (acero/aluminio): evitan la penetración de metales y la acumulación de arena.
Discos y tambores de freno : soportan altas temperaturas de vertido.
Carcasas de transmisión : Reducen los defectos relacionados con la arena en geometrías complejas.
Colectores de escape : resisten la fatiga térmica provocada por ciclos repetidos de calentamiento/enfriamiento.
3. Comparación con otras arenas de fundición
| Propiedad | Arena de cromita | Arena de sílice | Arena de zirconio | Arena de olivino |
|---|---|---|---|---|
| Punto de fusión (°C) | ~2.150 | ~1.710 | ~2.550 | ~1.800 |
| Expansión térmica | Muy bajo | Alto | Muy bajo | Moderado |
| Conductividad térmica | Alto | Bajo | Alto | Moderado |
| Costo | Moderado | Bajo | Alto | Moderado |
| Lo mejor para | Acero, hierro, aleaciones de alta temperatura | De uso general | Fundiciones de precisión | metales no ferrosos |
4. Cómo se utiliza la arena de cromita en la fabricación de moldes
(A) Como arena de revestimiento (más común)
Se aplica como una capa de 5 a 20 mm en la zona donde el metal fundido entra en contacto con el molde.
Previene quemaduras, penetraciones y erosión por arena .
(B) En la producción principal
Mezclado con aglutinantes de resina (por ejemplo, uretano fenólico, furano) para núcleos de alta resistencia.
Se utiliza en zonas de alta temperatura (por ejemplo, en los conductos de agua de la culata).
